Правильное подключение кабеля спутникового телевидения Триколор обеспечивает стабильный прием сигнала и качественное изображение. Рассмотрим пошаговую инструкцию по монтажу и настройке оборудования.
Необходимые компоненты для подключения
- Спутниковая антенна (тарелка)
- Конвертер (LNB)
- Коаксиальный кабель 75 Ом
- Ресивер Триколор
- F-разъемы (штекеры)
Пошаговая инструкция подключения
1. Подготовка кабеля
- Отрежьте кабель нужной длины с запасом 1-2 метра
- Зачистите конец кабеля на 1.5 см от изоляции
- Отогните экранирующую оплетку
- Наденьте F-разъем и закрутите до упора
Схема подключения оборудования
| Этап | Действие |
| 1 | Подключение кабеля к конвертеру на антенне |
| 2 | Прокладка кабеля до ресивера |
| 3 | Подсоединение кабеля к ресиверу (разъем LNB IN) |

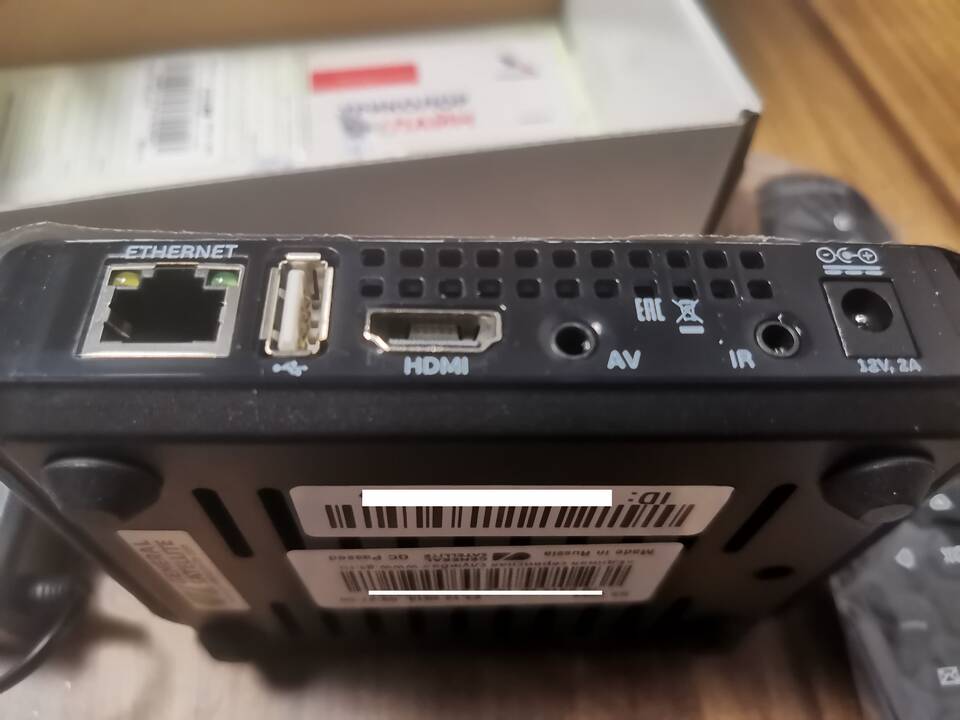

| 4 | Подключение ресивера к телевизору (HDMI или RCA) |
Настройка антенны
- Направление антенны на спутник Eutelsat 36A/B (36° в.д.)
- Азимут: зависит от региона (примерно 145-160°)
- Угол места: 20-40° над горизонтом
- Поляризация: линейная (горизонтальная/вертикальная)
Проверка сигнала
- Включите телевизор и ресивер
- Зайдите в меню "Настройка антенны"
- Проверьте уровень сигнала (должен быть не менее 70%)
- При необходимости подкорректируйте положение антенны
- Сохраните настройки
Рекомендации по монтажу
| Параметр | Требование |
| Длина кабеля | Не более 30 метров без усилителя |
| Защита кабеля | Использование гофры на открытых участках |
| Место установки | Отсутствие препятствий на линии спутник-антенна |
Возможные проблемы
При слабом сигнале проверьте целостность кабеля, качество соединений и точность наведения антенны. Избегайте резких изгибов кабеля и располагайте его вдали от силовых проводов.
